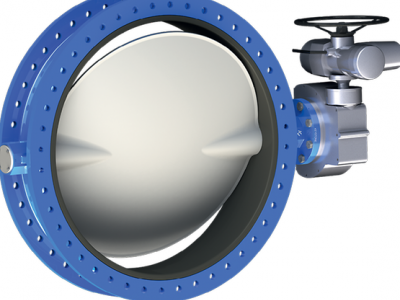

重载型中线双法兰弹性阀座蝶阀
技术数据
尺寸: DN 600-1800 (NPS 24-72)
压力: 10 bar DN 600-1800(150 psi NPS 24-72)
管线末端: 6 bar DN 600-1800(90 psi NPS 24-72)
真空应用: 0.4bar (5.8 psi)
温度: -40°C - +160°C (-40°F - +320°F)
法兰标准: PN10;ASME 125/150;AWWA C207 表B/D/E;JIS 10K;AS4087 PN 16;AS2129 表D/E
法兰面: 平面(标准)/突面(选配)
特点
• 双法兰阀体设计，面到面结构长度符合EN55820系列，API 609及AWWA C504短阀体
• 设计标准符合EN 593和API 609
• 阀座可更换并能完全把阀体和阀杆与过流介质隔离
• 第一级阀杆密封力超越了阀门的额定压力，能有效防止过流介质通过阀杆部分泄漏到外部环境
• 第二级阀杆密封作为备用密封可保证更加安全可靠
• 阀座本体模压O型圈可代替密封垫作为法兰密封
• 阀杆密封圈可防止水汽渗入阀杆区域
• 圆形抛光阀板边缘保证阀门实现完全的同心密封、更低的扭矩、更长的阀座寿命和气泡级密封
• 加长的阀体颈部实现了管道保温
• 上下阀杆轴承提供了良好的支撑，极小的摩擦保证了阀门低扭矩
• 顶部衬套可吸收执行机构侧的轴向推力载荷
• 所有阀门均符合"压力设备指令"(97/23/EU)B1+D, CE标识
• 已获认证：ABS, NSF/ANSI STD 61
一般应用
适用于需要气泡级密封及双法兰阀体的水或空气介质应用
